FNZCG 高溫電磁閥
用途及原理
FNZCG二位二通高溫不銹鋼電磁閥系列，是自動控制系統中常見的執行器件，采用先導式開閥原理借助流體介質壓力差開閥。有別于普通電磁閥做了特殊的散熱片結構設計。常閉型，通電打開，斷電關閉。主要應用于對過熱蒸汽、導熱油等高溫介質在管路中的自動啟閉，從而達到系統和設備的程序控制或遠程控制等。
主要技術參數
|
閥體材質
|
SS304不銹鋼、SS316不銹鋼
|
|
公稱通徑
|
DN15~DN350
|
|
密封材料
|
PPL塑料、金屬
|
|
流體介質
|
蒸汽、過熱蒸汽、導熱油等
|
|
控制方式
|

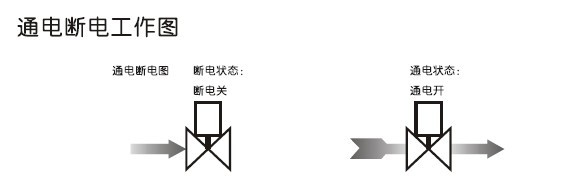

常閉（通電開閥、斷電關閥）
|
|
工作壓力
|
0.5～25kgf/cm/2
|
|
最大耐壓
|
40kgf/cm/2
|
|
溫 度
|
環境溫度: 0℃～65℃ 介質溫度: 5℃～250℃，短時高溫300℃
|
|
電源電壓
|
AC110V/220V 50/60HZ 、DC24V ±10%允許波動
|
|
功 率
|
DN15~DN50：AC 33VA(20W)、DC:24W ＞DN50請另行咨詢
|
|
線圈選擇
|
金屬殼（IP54）、塑封（IP65）、防爆型(Ex dⅡBT6)
|
|
電氣連接
|
接線盒（3個接線端子）；金屬殼為2芯引線焊接式
|
型號規格表
|
連接螺紋
|
流量通徑mm
|
CV值
|
工作壓力范圍（Kgf/cm2)
|
最大溫度℃
|

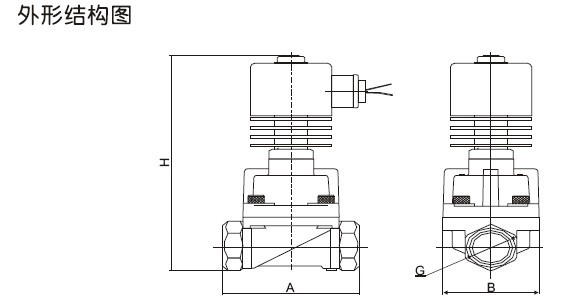

外形尺寸
|
|
最小壓力
|
最大壓力
|
長×寬×高
|
|
3/8”
|
15
|
4.5
|
05
|
25
|
250
|
75×52×159
|
|
1/2”
|
15
|
4.5
|
0.5
|
25
|
250
|
75×52×159
|
|
3/4”
|
20
|
8.0
|
0.5
|
25
|
250
|
85×60×171
|
|
1”
|
25
|
12
|
0.5
|
25
|
250
|
100×70×178
|
|
11/4”
|
35
|
22
|
0.5
|
25
|
250
|
120×90×198
|
|
11/2”
|
35
|
22
|
0.5
|
25
|
250
|
120×90×198
|
|
2”
|
50
|
45
|
0.5
|
25
|
250
|
150×110×220
|
|
法蘭4孔
|
25
|
12
|
0.5
|
25
|
250
|
見下表
|
|
32
|
22
|
0.5
|
25
|
250
|
|
40
|
22
|
0.5
|
25
|
250
|
|
50
|
45
|
0.5
|
25
|
250
|
FNZCG高溫電磁閥（法蘭連接尺寸數據表）
|
流量通徑
|
DN25
|
DN32
|
DN40
|
DN50
|
|
法蘭4孔
|
孔徑φ13.5孔距φ85
|
孔徑φ17.5孔距φ100
|
孔徑φ17.5孔距φ110
|
孔徑φ17.5孔距φ125
|
|
外形
尺寸
|
長A
|
134
|
160
|
160
|
200
|
|
寬B
|
110
|
135
|
145
|
155
|
|
高C
|
215
|
230
|
235
|
250
|
注：介質溫度超過300度請選用我司超高溫電磁閥；公稱通徑大于DN50管接尺寸請另行咨詢我司。
