調節閥球閥蝶閥電磁閥附件及其它閥

蝶閥

電動對夾蝶閥

當前位置: 網站首頁 > 產品展示 > 蝶閥 >

電動法蘭蝶閥

產品說明

電動法蘭蝶閥

概述

FND943系列法蘭式電動蝶閥，由精小型電動角行程執行器，配以三維編心式法蘭蝶閥，可以廣泛應用于石油、化工、水處理、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出扭距達3000Nm。

◆FX系列電動蝶閥有開關型、調節型可供選用。

◆FX系列電動蝶閥有法蘭式、對夾式等安裝方式可供選擇。

◆FX系列電動蝶閥可提供防水型。

執行器性能參數

執行器型號	扭矩	動作時間90°	輸出軸	電機	單相額定電流（A）50HZ	手輪轉數	重量
執行器型號	N·M	S	mm	W	220V	N	Kg
FX -05	50	30	φ20	10	0.3	10	3.6
FX -08	80	30	φ22	10	0.3	11	3.6
FX -10	100	30	φ22	15	0.35	11	4.6
FX -15	150	30	φ35	15	0.37	13.5	4.6
FX -20	200	30	φ35	45	0.45	13.5	13
FX -30	300	30	φ35	45	0.6	13.5	13.4
FX -40	400	30	φ45	60	0.7	16.5	13.8
FX -60	600	30	φ45	90	0.7	16.5	14
FX -80	800	45	φ65	180	0.85	49.5	14.3
FX-100	1000	135	φ65	180	0.85	49.5	60
FX-160	1600	135	φ53	180	0.85	40.5	60
FX-200	2000	135	φ53	180	0.85	40.5	60
FX-300	3000	135	φ53	180	0.85	40.5	60

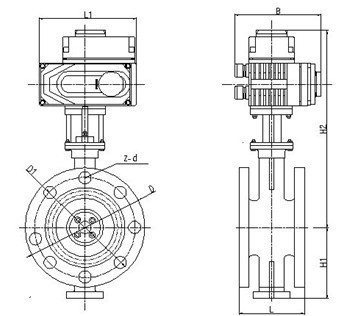

參考外形尺寸

FND943H-PN1.6MPa 單位:mm

通徑DN	L1	B	L	H1	H2	D	D1	Z-фd	備注
50	162	145	108	65	297	165	125	4-18	FX05
65	162	145	112	76	310	185	145	4-18	FX08
80	190	163	114	85	331	200	160	8-18	FX10
100	190	163	127	130	348	220	180	8-18	FX15
125	268	211	140	175	428	250	210	8-18	FX20
150	268	211	140	190	447	285	240	8-22	FX30
200	268	211	152	215	481	340	295	12-22	FX40
250	268	211	165	265	520	405	350/355	12-26	FX60
300	268	211	178	305	548	460	400/410	12-26	FX80
350	268	211	190	340	583	520	460/470	16-26	FX100
400	268	211	216	360	615	580	515/525	16-30	FX160
450	268	250	222	400	819	640	565/585	20-30	FX200

◆注:L2為調節型模塊盒高度;

型號編制

FN T D 9 43 H 16 P DN

菲恩調節型蝶閥電動 三偏心法蘭式硬密封公稱壓力不銹鋼體閥口徑

公司開關型省略 F為軟密封 C為鑄鋼體
