附件、其它閥
|
氣動放料閥
 產品說明氣動放料閥概述：
放料閥按啟閉方式分為氣動上展式放料閥（FN201Y）和氣動下展式放料閥（FN211Y）兩種；主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并可對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計，達到快速開啟和關閉功能。

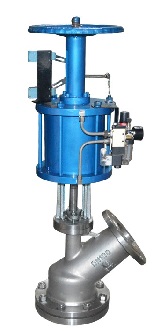

氣動放料閥是用氣動執行器控制的放料類閥門，具有操作方便，開啟自由，運動靈活可靠；閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用等特性。主要由活塞式氣缸、閥體、閥瓣、密封圈、閥桿、支架、閥壓蓋、手輪、法蘭等部件。
可配附件：單、雙作用活塞式氣動執行器、電磁閥、限位開關回訊器、過濾器減壓閥、手輪等。
一、主要技術參數

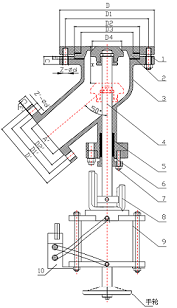

二、部件名稱：
參考外形尺寸：
 三、氣動下展式放料閥 FN211Y-PN1.6MPa
四、氣動上展式放料閥 FN201Y-PN1.6MPa
注：H尺寸為總高，為配鐵質活塞式氣缸，且?guī)ы斞b手輪時H尺寸相應變化
五、注意事頂：
安裝時將罐底法蘭卸下，焊在設備上，校正閥座，閥體與上法蘭對稱旋緊。
該閥門不能作為調節閥使用。
閥門應整體存放于通風干燥的庫房?jī)?nèi)，嚴禁堆置在露天存放。
安裝閥門前需仔細檢查閥門，并清除閥門在運輸、存放過程中造成的損害。
安裝閥門前應注意各部位的螺絲受力是否平衡、升降、活動是否靈活。
閥門應安裝在無劇烈震動和沖擊的地方，以及使用閥門無損害的地方。
當出料受堵塞的時候，可以使用金屬桿或硬性工具疏通，要注意在疏通時工具不要損壞閥瓣和密封圈接觸面。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
