電動套筒調節閥
概述
1、產品的功能、用途
FNZDLM智能型電子式電動精小型單座、套筒調節閥（簡稱智能型電子式精小型調節閥）是電動單元組合儀表中的執行單元。它接受來自調節儀表及計算機等單元的電信號或操作單元的手控信號，并根據此信號的大小來自動控制閥的開度，從而達到對溫度、壓力、液位、流量等參數的調節。
2、適用范圍
適用于一般流體介質的工藝過程控制，可廣泛用于發電、冶金、石油、化工、輕工業等工業部門。
規格、技術參數及主要技術指標
1、技術參數
|
公稱通徑DN
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流
量系數
|
直線
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
998
|
1600
|
|
等百
分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
額定行程mm
|
16
|
25
|
40
|
60
|
100
|
|
執行機構型號
|
381LSA-20
|
381LSB-30
|
381LSB-50
|
381LSB-65
|
381LSC-99
|
|
動作速度mm/S
|
2.1
|
3.5
|
1.7
|
3.4
|
2.0
|
|
公稱壓力PN
|
16、40、64
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50：1
|
|
輸入信號
|
4-20mA DC 、1-5V DC
|
|
電 源 電 壓
|
AC220V 50Hz
|
|
介質溫度℃
|
-20～+200、-40～+250、-40～+450、-60～+450
|
|
法蘭連接形式
|
PN1.6Mpa按GB9113.1-2000標準（JB/T79.1-94）凸面（RF）整體鋼制管法蘭、閥體凸面
PN4.0、6.4Mpa按GB113.2-2000標準（JB/T79.2-94）凸凹面整體鋼制管法蘭、閥體凹面
|
|
閥體材質
|
HT200、WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti
|
|
上閥蓋形式
|
普通式（常溫型），熱片式（中溫型）
|
注：1.可為用戶提供按ANSI、JPI法蘭標準制造的產品。2.執行機構可按用戶要求配其他型號。
2、FNZDLP（M）智能型電子式電動精小型調節閥的主要性能參數
|
基本誤差%
|
±1.0
|
|
回 差%
|
1.0
|
|
死 區%
|
1.0
|
|
泄 漏 量
|
單座閥：1×10-4×閥的額定容量
套筒閥：2×10-3×閥的額定容量
|
|
額定行程偏差
|
實測行程≥額定行程
|
|
額定流量系數偏差
|
±10％
|
|
固有流量特性
|
斜率±30％
|
3、允許壓差 mm
|
公稱通徑mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允許壓差MPa
|
6.4
|
5.9
|
4.3
|
4.1
|
3.7
|
3.7
|
2.8
|
2.2
|
4、381L型直行程電子式電動執行機構主要技術參數
|
型 號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
381LSA-08
381LXA-08
|
800
|
4.2
|
電源：AC220V+10%-15%
50Hz±1%
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出開度信號：DC4-20mA
防護等級：相當IP55
隔爆標志：Exd II BT4
|
|
381LSA-20
381LXA-20
|
2000
|
2.1
|
|
381LSB-30
381LXB-30
|
3000
|
3.5
|
|
381LSB-50
381LXB-50
|
5000
|
1.7
|
|
381LSC-65
|
6500
|
2.8
|
|
381LSC-99
|
10000
|
2.0
|
5、主要零件名稱
|
零件名稱
|
材 料
|
溫度范圍
|
|
閥體上閥蓋
|
HT200
|
-20-200℃
|
|
ZG230-450
|
-40-450℃
|
|
ZG1Cr18Ni9Ti
|
-250-550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-250-550℃
|
|
閥芯、閥座
|
1Cr18Ni9
|
-250-550℃
|
|
0Cr18Ni12Mo2Ti
|
-250-550℃
|
|
填 料
|
聚四氟乙烯
|
-40-150℃
|

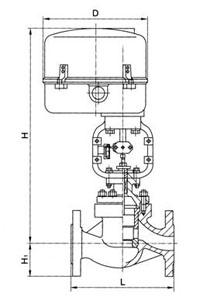

外形尺寸及重量 單位：mm
|
通徑DN
|
L
|
H
|
|
H1
|
D
|
重量kg
|
|
PN1.6
|
PN4.0
|
PN6.4
|
常溫
|
中溫
|
PN1.6
|
PN4.0
|
PN6.4
|
普通/隔爆
|
PN1.6
|
PN4.0
PN6.4
|
|
25
|
185
|
197
|
210
|
503
|
653
|
57
|
57
|
70
|
260/280
|
15
|
21
|
|
40
|
222
|
235
|
251
|
648
|
815
|
75
|
75
|
85
|
290/310
|
26
|
36
|
|
50
|
254
|
267
|
286
|
650
|
820
|
82
|
82
|
90
|
32
|
43
|
|
65
|
276
|
292
|
311
|
752
|
932
|
92
|
92
|
102
|
34
|
58
|
|
80
|
298
|
317
|
337
|
766
|
949
|
100
|
100
|
107
|
45
|
66
|
|
100
|
352
|
368
|
394
|
785
|
992
|
110
|
117
|
125
|
55
|
88
|
|
150
|
451
|
473
|
508
|
1060
|
1339
|
142
|
150
|
172
|
360
|
158
|
206
|
|
200
|
600
|
600
|
650
|
1098
|
1359
|
170
|
187
|
207
|
222
|
282
|
|
250
|
730
|
730
|
775
|
1245
|
1560
|
202
|
225
|
235
|
428
|
470
|
|
300
|
850
|
850
|
900
|
1276
|
1592
|
230
|
257
|
265
|
668
|
736
|
型號編制
FNZDL M 16 C G DN
電子式 M為套筒閥 公稱壓力 閥體材質 中溫 閥口徑
