調節閥
電動襯氟調節閥

產品說明

 電動襯氟調節閥

產品概述
FNZDPF46電子式電動精小型單座調節閥、由PS系列或3810系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構,內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節,由于閥的內腔和閥內件均襯聚全氟乙丙烯,又采用波紋管代替填料密封,因而適用于調節強腐蝕介質和有毒、易揮發氣、液體介質,廣泛應用于化工、石化、冶金、醫藥等工業部門生產過程的自動調節和過程控制中。
產品特點
1、耐腐蝕。幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封,確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封,確保無滲漏。
4、配用PS系列和3810系列直行程電動執行機,輸出力大、結構緊湊。
結構特點及主要技術性能指標
閥體

型  式
直通單座球型閥
填  料
V型聚四氟乙烯填料
公稱通徑
20、25、32、40、50、65、80、100、150mm
公稱壓力
PN1.6MPa
閥材質
ZG230-450襯F46
法蘭標準
JB/T79·1~79·2-94等

工作溫度
-40~180℃
壓蓋型式
螺栓壓緊式

閥內組件

閥芯型式
單座柱塞型閥芯
流量特性
線性特性和等百分比特性
閥座、閥芯材料
2Cr13襯F46
波紋管材料
聚四氟乙烯

執行機構
型    式: 381L系列電子式電動執行機構;;PSL系列電子式電動執行機構
輸入信號: 381L執行機構:4~20mA·DC或1~5V(輸入電阻250Ω) PSL執行機構:4~20mA·DC
電源電壓: 381L執行機構:220V,50/60Hz; PSL執行機構:?jiǎn)蜗嗫刂?20V,50Hz
手動機構: 381L執行機構:手柄;PSL執行機構:手輪
環境溫度:-20~+60℃
閥作用型式:電關式或電開式
性能

泄漏量
小于閥額定容量的0.01%
回 差
帶定位器:小于全行程的1%
基本誤差
帶定位器:小于全行程的±1%
注:采用標準的V型聚四氟乙烯填料     可調范圍 30:1

主要參數

公稱通徑
20
25
32
40
50
65
80
100
150
閥座直徑
10
12
15
20
25
32
40
50
65
80
100
150
流量KV值
1.2
2.0
3.2
5.0
8
12
20
32
50
70
100
240
公稱壓力(MPa)
1.0    1.6
額定行程
16
25
40
60
介質溫度(℃)
-40~+180℃
流量特性
直線
直線、等百分比
法蘭尺寸、型式
PN16-JB78-59RF
閥芯形式
單座柱塞型閥芯
流量特性
直線、對數
作用方式
電開式、電關式
上閥蓋型式
波紋管PTFE
可 調 比
30:1
配執行機構
381L系列電子式電動執行機構; PSL系列電子電動執行機構

允許壓差

公稱通徑
20
25
40
50
65
80
100
150
閥座直徑
10
12
15
20
25
32
40
50
65
80
100
125
150
執行機構
允許壓差△P(Mpa)
PSL
PSL202
6.4
6.4
6.4
4.9
3.14
1.92
1.23
0.78





PSL204





4.31
2.76
1.76
1.04
0.69
0.44


PSL208








1.86
1.23
0.78
0.50
0.35
PSL320











1.26
0.87
381L
381LSA-20
6.4
6.4
6.4
4.9
3.14
1.92
1.23
0.78





381LSA-50





4.79
3.06
1.96
1.16
0.76
0.49


381LSA-65








1.51
0.99
0.64
0.41
0.28
381LSA-99











0.63
0.44

◆不能輸導的介質有:氧氣、氫氣、天然氣、煤氣等可燃、助燃?xì)怏w。

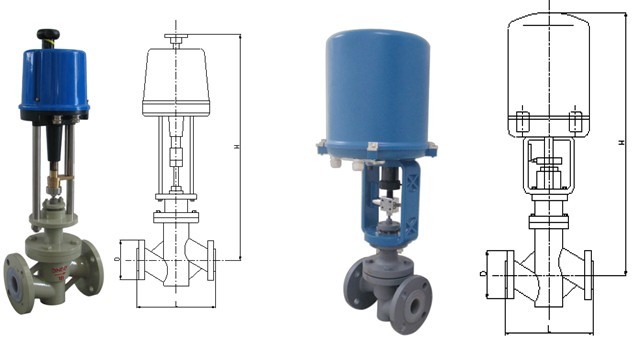

結構示意圖及外形尺寸

公稱通徑
20
25
32
40
50
65
80
100
150
L
PN 1.6MPa
150
160
180
200
230
290
310
350
480
配381L
H
556
564
592
743
755
894
910
968
1096
D
225
310
配PSL
H
796
801
829
838
853
969
908
1043
1141
D
176

型號編制
FNZD           P            W               F46             16                   C                     DN
電子式      單座閥    帶波紋管     內襯F46     公稱壓力       鑄鋼材質        閥口徑
電動調節閥             不帶省略
