氣動套筒調節閥
產品概述
FNZJHM型精小型氣動套筒調節閥由新型多彈簧薄膜執行機構和低流阻套筒閥組成，是符合IEC標準的新一代通用調節閥產品。產品特點如下：
1、采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好；
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞；
3、比普通單雙座調節閥噪聲降低10dB左右；
4、結構簡單，裝拆維修方便 ；
5、閥體按流體力學原理設計成等截面低流阻，可調范圍大。
該產品具有動作可靠，流量特性精度高，可調比大，結構緊湊，外形尺寸小等優點，可廣泛應用在石油化工、醫藥、冶金、造紙、水處理等行業要求噪音低，壓差大的工業過程控制系統。
主要技術參數
|
公稱通徑mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥體通徑mm
|
32
|
40
|
125
|
150
|
|
額定流量系數Kv
|
直線
|
6.9/11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
998
|
1600
|
|
等 百
分 比
|
6.3/10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
公稱壓力MPa
|
16；40；64
|
|
額定行程mm
|
16
|
25
|
40
|
60
|
100
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50：1
|
|
介質溫度 ℃
|
-20～+200(常溫型；-40～+250；-40～+450(中溫型)
|
|
法蘭連接形式
|
PN1.6Mpa按GB9113.1-2000平面、突面整體鋼制管法蘭,閥體突面
PN4.0、6.4Mpa按GB9113.2-2000凹凸面整體鋼制管法蘭,閥體凹面
|
|
閥體材質
|
HT200、WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
|
閥芯材質
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
|
|
上閥蓋形式
|
普通式(常溫型)、熱片式(中溫型)
|
|
執行機構代號
|
ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45 ZHA(B)-56
|
|
彈簧范圍KPa
|
20~100(標準)、40~200、80~240
|
|
氣源壓力MPa
|
0.14、0．25、0．4
|
注：1.彈簧設定范圍一般按20-100Kpa標準產品供貨，特殊要求應說明。
2.可為用戶提供按ANSI、JPI法蘭標準制造的產品。
性能指標
|
項目
|
指標值
|
項目
|
指標值
|
|
基本誤差%
|
不帶定位器
|
±5.0
|
始終點
偏差%
|
氣 關
|
不帶定位器
|
始點
|
±5.0
|
|
終點
|
±2.5
|
|
帶定位器
|
±1.0
|
帶定位器
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
回 差%
|
不帶定位器
|
3.0
|
氣 開
|
不帶定位器
|
始點
|
±2.5
|
|
終點
|
±5.0
|
|
帶定位器
|
1.0
|
帶定位器
|
始點
|
±1.0
|
|
死 區%
|
不帶定位器
|
3.0
|
終點
|
±1.0
|
|
帶定位器
|
0.4
|
允許泄漏量l/h
|
|
1x10-4x閥額定容量
|
|
額定行程偏差%
|
+2.5
|
主要零件材料
|
零件名稱
|
材料
|
溫度范圍
|
備注
|
|
閥體上閥蓋
|
HT200
|
-20-200℃
|
|
|
ZG230-450
|
-40-450℃
|
|
|
ZG1Cr18Ni9Ti
|
-250-550℃
|
|
|
ZG0Cr18Ni12Mo2Ti
|
-250-550℃
|
|
|
閥芯、閥座
|
1Cr18Ni9
|
-250-550℃
|
|
|
0Cr18Ni12Mo2Ti
|
-250-550℃
|
|
|
填 料
|
聚四氟乙烯
|
-40-150℃
|
|
|
膜 片
|
丁晴橡膠夾增強滌淪織物
|
|
|
|
壓縮彈簧
|
60Si2Mn
|
|
|
|
膜 蓋
|
A3
|
|
|
可配附件
電-氣閥門定位器、電-氣轉換器、空氣過濾減壓器、手輪機構等。
允許壓差 單位:（MPa）
|
開關
方式
|
執行
機構
型號
|
彈簧
范圍
(KPa)
|
氣源
壓力
MPa
|
需要
附件
|
公稱通徑（閥座直徑）mm
|
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
200
|
250
|
300
|
|
40
|
50
|
65
|
80
|
100
|
125
|
200
|
250
|
300
|
|
氣
關
|
ZHA-22
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
3.0
6.4
6.4
|
|
|
|
|
|
|
|
|
|
|
ZHA-23
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
2.25
6.4
6.4
|
1.95
6.4
6.4
|
|
|
|
|
|
|
|
|
ZHA-34
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
|
|
2.36
6.4
6.4
|
2.04
6.4
6.4
|
1.67
6.4
6.4
|
|
|
|
|
|
ZHA-45
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
|
|
|
|
|
1.41
6.4
6.4
|
1.1
6.4
6.4
|
|
|
|
ZHA-56
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
|
|
|
|
|
|
|
0.83
5.5
6.4
|
0.68
4.2
6.1
|
|
氣
開
|
ZHB-22
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
1.5
4.5
6.4
|
|
|
|
|
|
|
|
|
|
|
ZHB-23
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
1.13
3.38
6.4
|
0.98
2.93
6.4
|
|
|
|
|
|
|
|
|
ZHB-34
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
|
|
1.18
3.54
6.4
|
1.02
3.06
6.4
|
0.84
2.51
5.85
|
|
|
|
|
|
ZHB-45
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
|
|
|
|
|
0.71
2.12
4.94
|
0.57
1.71
4.00
|
|
|
|
ZHB-56
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
|
|
|
|
|
|
|
0.42
1.92
2.9
|
0.32
0.98
2.39
|
說明：（1）P-閥門定位器；R-壓力繼動器。
（2）允許壓差為閥關閉P2=0狀態下,△P的最大值.
（3）最大壓差超過1.0Mpa，閥塞、套筒表面堆焊硬質合金。

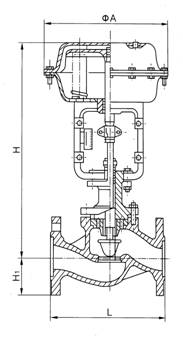

外形尺寸及重量
|
DN
|
L
|
H
|
H1
|
重量
|
φA
|
|
PN16
|
PN40
|
PN64
|
常溫
|
中溫
|
PN16
|
PN40
|
PN64
|
PN16
|
PN40
PN64
|
|
25
|
185
|
197
|
210
|
410
|
560
|
57
|
57
|
70
|
20
|
24
|
285
|
|
40
|
222
|
235
|
251
|
455
|
620
|
75
|
75
|
85
|
26
|
35
|
285
|
|
50
|
254
|
267
|
286
|
475
|
627
|
82
|
82
|
90
|
30
|
40
|
285
|
|
65
|
276
|
292
|
311
|
610
|
790
|
92
|
92
|
102
|
47
|
66
|
360
|
|
80
|
298
|
317
|
337
|
622
|
807
|
100
|
100
|
107
|
55
|
78
|
360
|
|
100
|
352
|
368
|
394
|
640
|
850
|
110
|
117
|
125
|
65
|
99
|
360
|
|
150
|
451
|
473
|
508
|
870
|
1130
|
142
|
150
|
172
|
130
|
160
|
470
|
|
200
|
600
|
600
|
650
|
890
|
1150
|
170
|
187
|
207
|
175
|
250
|
470
|
|
250
|
673
|
708
|
775
|
1203
|
1523
|
202
|
225
|
235
|
350
|
470
|
580
|
|
300
|
737
|
775
|
900
|
1234
|
1554
|
230
|
257
|
265
|
500
|
660
|
580
|
型號編制
FNZJ H P 16 C G B DN
精小型 執行機構 P為單座 公稱壓力 C為鑄鋼 高溫 B為氣閉式 閥通徑
氣動調節閥 多彈簧薄膜頭 M為套筒 P為不銹鋼304 常溫省略 K為氣開式
產品說明
