防爆電動V型球閥
 產品說明防爆電動V形球閥
概述
FNVQ947H普通型電動V型球閥（FNHVQ947H防爆型電動V型球閥），是一種直角回轉的高級控制閥，其主要作調節閥使用，也可作開關閥使用，V型閥閥芯設計成帶有特殊形狀的V型缺口，所以具有很大的剪切力及自潔功能，尤其適用于含纖維或有微小固體顆粒狀的介質的控制，因此本產品廣泛用于造紙、化工、石油、化纖、電力、冶金、制藥、環保等工業部門的自控系統。
產品特點
系列電動V型球閥有對夾式、法蘭式可選；有普通開關型和防爆開關型可選；有普通調節型和防爆調節型可選；有普通型閥體和V型襯氟閥體可選。
V型閥密封座采用預緊力彈簧，使密封座始終與閥芯緊閉，密封性能好，可對在長期使用中密封副磨損起自動補償作用，使用壽命長，另可對不同介質、不同溫度、提供PTFE閥座（軟閥座）和可動金屬閥座。
公稱直徑為25mm的球閥可以按照用戶的流量要求，提供多種不同的小CV值，可精確地控制微小流量，特別適用于各種微小流量的控制，當管道口徑為DN20或DN15時需配置非標法蘭。

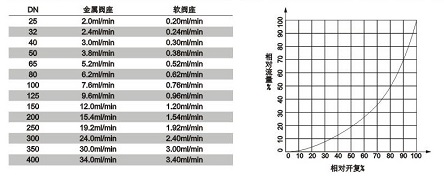

 最大允許泄漏量 流量特性為近似等百分比特性

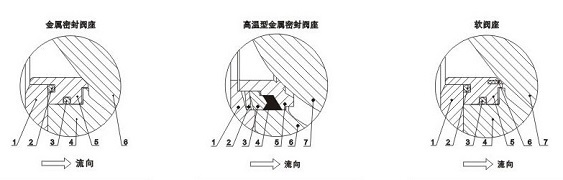

 V型球閥各種密封結構
 金屬密封閥座

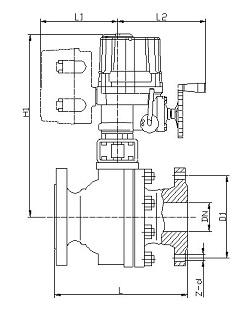

 外形及參考尺寸
注：以上閥門尺寸為配我公司FH防爆型電動執行器，配其它執行器相關尺寸隨之發生變化。
V型球閥型號編制及說明
FN VQ 9(6) 47 (77) H(F) - 16 P - DN25 公司名稱 V型球閥 9為電動, 47為法蘭 H為硬密封 公稱壓力 閥材質 通徑
6為氣動 77為對夾式 F為軟密封
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
