氣動保溫球閥
概述
FNBQ系列精小型氣動O型保溫球閥是一種轉角為90度的旋轉類控制閥。它由氣動活塞式執行機構和O型保溫球閥組成,閥芯采用圓柱型通孔球體.以連接方式分為對夾式（FNBQ671）和法蘭式（FNBQ641）兩種。
該產品以壓縮空氣為動力源，接受電磁閥或閥門定位器等控制信號，實現對閥門快速位式或比例式調節控制。
該產品采用直通夾層整體鑄造或焊接式閥體，更換密封方便，具有易拆裝維修、外型整潔、體積小巧、保溫效果好等優點。能廣泛用于易結晶、及粘稠的流體，并能滿足各種需要保溫介質的場合。如含蠟質、瀝青較多的石油或食品制造中的巧克力等被控介質，防止介質的結晶，確保自控系統高效運轉。
主要技術規范和參數
主要技術規范
|
設計依據
|
GB標準
|
|
設計標準
|
GB12237
|
|
結構長度
|
法蘭（對夾式）連接
|
菲恩公司標準
|
|
連接法蘭尺寸
|
GB/9113、JB/T79
|
|
試驗和檢驗
|
JB/T9002
|
主要技術參數
|
公稱通徑mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數KV
|
21
|
38
|
72
|
112
|
170
|
275
|
380
|
512
|
941
|
1450
|
2220
|
3590
|
|
公稱壓力MPa
|
1.6 、2.5
|
|
額定行程
|
90°
|
|
固有流量特性
|
快開特性
|
|
閥體材質
|
ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
閥座材質
|
PTFE、PPL
|
|
閥芯材質
|
ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
保溫介質溫度℃
|
≤300
|
|
保溫介質接口
|
DN15、20為G3/8、DN25～150為G1/2、DN200以上為G3/4
|
|
填料、墊圈材質
|
V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊
|
|
氣源壓力MPa
|
0.4～0.6
|
|
連接形式
|
PF型：PN1.6按JB/T79.1
|
|
泄漏等級
|
符合ANSI B 16.10Ⅵ級
|
|
配管法蘭標準
|
JB79-59 GB9113 SH3406 ANSI B16.5 JIS B2212
|
注：可為客戶制造衛生級夾套保溫球閥。
可配附件
開關型：電磁閥、手輪機構、限位開關回訊器、空氣過濾減壓器等。
調節型：電氣閥門定位器，空氣過濾減壓器等。
執行器轉扭及動作時間
|
執行器型號RD/RC
|
0030
|
0060
|
0100
|
0150
|
0220
|
0300
|
0450
|
0600
|
0900
|
1200
|
2000
|
3000
|
|
執行器缸徑
|
63
|
75
|
88
|
100
|
115
|
125
|
145
|
160
|
180
|
200
|
240
|
265
|
|
扭
矩
|
4bar氣源
|
23.5
|
46.5
|
73.2
|
106
|
172
|
221
|
348
|
453
|
612
|
850
|
1496
|
2156
|
|
5bar氣源
|
29.3
|
58.2
|
91.5
|
133
|
215
|
277
|
434
|
567
|
765
|
1063
|
1870
|
2695
|
|
開
關
時
間
|
開向
|
雙作用
|
0.3
|
0.3
|
0.4
|
0.5
|
0.7
|
0.9
|
1.2
|
1.5
|
2.0
|
2.7
|
3.5
|
4.0
|
|
單作用
|
0.3
|
0.4
|
0.5
|
0.7
|
0.9
|
1.2
|
1.5
|
1.8
|
2.4
|
3.5
|
4.1
|
4.5
|
|
關向
|
雙作用
|
0.3
|
0.4
|
0.5
|
0.6
|
0.8
|
1.1
|
1.4
|
1.7
|
2.2
|
3.2
|
4.0
|
4.5
|
|
單作用
|
0.4
|
0.5
|
0.6
|
0.9
|
1.1
|
1.4
|
1.8
|
2.1
|
2.8
|
4.0
|
4.6
|
5.0
|
參考外形尺寸

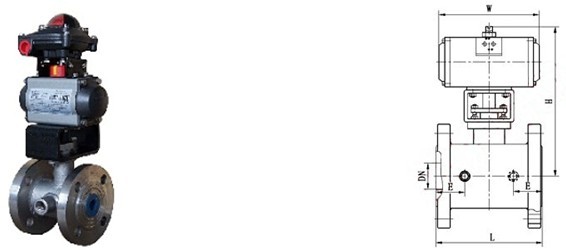

FNBQ671PPL PN16 對夾式 單位：mm
|
公稱通徑DN
|
L
|
D
|
配管法蘭DN
|
|
1.0.MPa
|
1.6.MPa
|
2.5.MPa
|
|
15
|
50
|
84
|
84
|
84
|
32
|
|
20
|
55
|
94
|
94
|
94
|
40
|
|
25
|
60
|
109
|
109
|
109
|
50
|
|
32
|
70
|
109
|
109
|
109
|
50
|
|
40
|
80
|
129
|
129
|
129
|
65
|
|
50
|
90
|
144
|
144
|
144
|
80
|
|
65
|
110
|
164
|
164
|
164
|
100
|
|
80
|
120
|
194
|
194
|
194
|
125
|
|
100
|
140
|
217
|
217
|
217
|
150
|
|
125
|
200
|
272
|
272
|
272
|
200
|
|
150
|
250
|
330
|
330
|
330
|
250
|

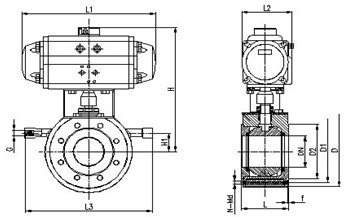

國標FNBQ641F PN16 法蘭式（法蘭有加大兩級和加大三級兩種可選） 單位：mm
|
公稱通徑
（DN）
|
L
|
W
|
L2
|
L3
|
H
|
H1
|
D
|
D1
|
D2
|
Z-φd
|
配管
法蘭
|
|
15
|
108
|
140.5
|
70.5
|
150
|
170
|
|
135/115
|
100/85
|
78/65
|
4-18/4-14
|
DN32/DN25
|
|
20
|
117
|
140.5
|
70.5
|
160
|
175
|
|
145/135
|
110/100
|
85/78
|
4-18/
|
DN40/DN32
|
|
25
|
127
|
140.5
|
70.5
|
190
|
180
|
|
160/145
|
125/110
|
100/85
|
4-18/
|
DN50/DN40
|
|
32
|
140
|
158.5
|
83
|
210
|
215
|
|
180/160
|
145/125
|
120/100
|
8-18/4-18
|
DN65/DN50
|
|
40
|
165
|
210.5
|
94.5
|
230
|
225
|
|
180/180
|
145/145
|
120/120
|
8-18/
|
DN65
|
|
50
|
178
|
247.5
|
106.3
|
250
|
248
|
|
195/195
|
160/160
|
135/135
|
8-18/
|
DN80
|
|
65
|
203
|
268.5
|
123
|
270
|
258
|
|
245/215
|
210/180
|
185/155
|
8-18/
|
DN125/DN100
|
|
80
|
229
|
315
|
141
|
300
|
300
|
|
280/245
|
240/210
|
210/185
|
8-23/8-18
|
DN150/DN125
|
|
100
|
254
|
345
|
151.5
|
340
|
315
|
|
335/280
|
295/240
|
265/210
|
8-23/
|
DN200/DN150
|
|
125
|
267
|
437.5
|
187
|
360
|
375
|
|
335/335
|
295/295
|
265/265
|
12-23/8-23
|
DN200
|
|
150
|
292
|
487
|
204
|
420
|
428
|
|
405/405
|
355/325
|
320/320
|
12-25/
|
DN25
|
|
200
|
330
|
633
|
262
|
|
|
|
520/460
|
470/410
|
435/375
|
16-25/12-25
|
DN350
|
注：XXX/XXX為本系列的兩種可選連接尺寸，本系列法蘭式保溫球閥另有縮口型可選（法蘭不加大或加大一級）。
型號編制
FN T BQ 6 41 F 16 P D DN
菲恩 調節型 保溫球閥 6為氣動 41為法蘭 F為四氟 公稱壓力 P為不銹鋼體 單作用 閥口徑
公司 開關型省略 9為電動 71為對夾 M為石墨密封 C為鑄鋼體 雙作用省略
訂購須知
1、請?jiān)谟嗀洉r提供詳細口徑規格、保溫介質進出口通徑。法蘭是否加大（如無要求，我公司報價一般為縮口型法蘭不加大系列）
2、根據管道需要，決定選用雙作用執行器(通氣開閥或關閥,再通氣關閥或開閥)或單作用彈簧復位式（通氣開閥或關閥,斷氣自動關閥或開閥）。
3、可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合）需防爆
