球閥
當前位置: 網站首頁 > 產品展示 > 球閥 >
防爆電動球閥

產品說明
概述：
FNHQ941F防爆電動球閥閥體通道和管道內徑相等并成一直徑，介質幾乎可以毫無損失的流過。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
系列防爆球閥有開關型(內置閥開關到位燈和無源觸點兩種開閉反饋方式)和調節型(輸入輸出4-20mA、0-10V等控制信號)
技術參數和性能

FH系列電動執行機構技術參數
閥   體   參   數
電源
AC110、220、380V/DC24、220V
公稱通徑
DN15~300mm
輸出力矩
80N·M~3000N·M
公稱壓力
PN1.6、2.5、4.0、6.4MPa
任選功能
開關型、調節型
閥軸材質
不銹鋼
動作范圍
0～90°±5°
閥體材質
球墨鑄鐵、碳鋼、304/316/316L不銹鋼
電 機
全封閉鼠籠式感應電機
球體材質
304/316/316L不銹鋼
環境溫度
-20℃~70℃
閥座密封
PTFE、PPL、金屬密封
手動操作
機械離合機構
溫   度
PTFE≤130℃、PPL≤300℃、金屬密封≤450℃
自鎖裝置
蝸輪、蝸桿機構提供自鎖
適用介質
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
防護等級
Ex d Ⅱ BT6 IP67
輸入信號
0-10，1-5VDC/4-20mA(智能型)
特   點

連線簡單，結構緊湊、阻力小、動作穩定

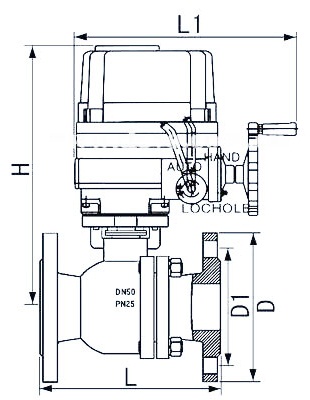

外形尺寸


FNHQ941F-16                                           單位：mm

壓力
通徑
L
L1
H
D
D1
額定功率
1.6/2.5
1.6/2.5
1.6/2.5
1.6/2.5
1.6/2.5
15
130
258
277
95
65
15W
20
130
258
282
105
75
15W
25
140
258
295
115
86
15W
32
165
258
302
136
100
15W
40
165
258
310
146
110
15W
50
203
258
319
160
125
15W
65
222
338
381
180
145
40W
80
241
338
391
195
160
40W
100
305
368
452
215/230
180/190
90W
125
356
368
500
245/270
210/220
90W
150
394
368
519
280/300
240/250
90W
200
457
410
595
335/360
295/310
180W
250
533
410
625
405
355
180W
300
610
410
760
460
410

180W
注：實際閥門高度和電機功率因介質溫度和粘度等特性變化，所配執行器型號而隨之改變。上表中L、H尺寸為配用國標帶ISO5211平臺球閥尺寸，如配無平臺球閥，L、H尺寸隨之改變。

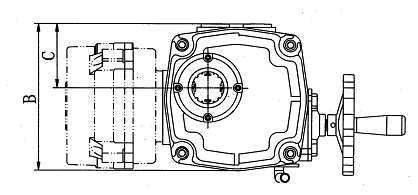

調節型帶模塊尺寸圖見下圖



執行器型號
模塊尺寸
FH-005~010
                A=136.5   B=161     C=71
FH-015~080
A=140    B=240     C=100

型號編制
FN       T                   H             Q        9       41              F             16               C              DN
菲恩    調節型         執行器   球閥   電動   法蘭連接   四氟密封  公稱壓力   C為鑄鋼    閥口徑
公司  開關型略       防爆型                                                                                P為不銹鋼
選型說明
1、FH電動執行器有隔爆型，普通型，開關型、調節型等多種執行器可選擇。
2、執行器動作時間可根據客戶要求特制。
3、電壓可根據客戶要求選擇
