電動V型球閥
 產品說明電動V型球閥 概述
FNVQ977（對夾式）、947（法蘭式）系列電動V型調節球閥,配用FX系列執行機構,無需另配伺服放大器,輸入(4-20mADC或1-5VDC)信號及單相電源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口,與硬密封閥座相對轉動產生剪切力,可將纖維切斷,防止卡死。具有流通能力大，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，可替代進口產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等工業自動控制系統中。
產品特點
1.引進德國技術設計結構簡單，重量輕、材料成本低，比同樣流通能力的直行程調節閥更經濟。
2.不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響。
3.防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈,閥座用截面較大的鎢鈷硬質合金制成,通過一個合金的波紋彈簧進一步增強了閥座的結構。
4.具有一個V型閥體,即使在小流量或高粘度介質的情況下,也可在整個量程范圍內,保證控制的精確性。
5.當閥門關閉時，V型缺口與閥座之間產生楔形剪切作用,既具有自潔功能又可防止球芯卡死,特別適用于管線結垢凍結、含纖維質的流體、料漿類流體、高粘度流體，含聚合物、顆粒物、結晶體等流體控制場合。
主要技術參數及性能

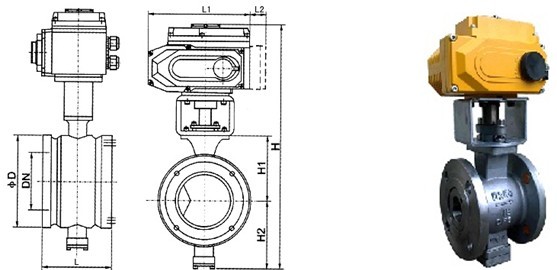

外形參考尺寸
 電動對夾式 電動法蘭式
FNVQ977H 對夾式 PN1.6MPa （單位：mm）
FNVQ947H法蘭式 PN1.6MPa （單位：mm）
注:以上選配參數僅供參考，具體以實際情況為準，ΦD尺寸中數值較大的法蘭標準為：GB9113.1
L2為智能型模塊尺寸，開關型無此尺寸。
型號編制
FN T VQ 9 47 H 16 P DN
菲恩 調節型 V型球閥 電動 47為法蘭式 H為硬密封 公稱壓力 P為不銹鋼 閥口徑
公司 開關型省略 77為對夾式 F為軟密封 C為鑄鋼 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
