三位置氣動球閥
 產品說明三位置氣動球閥
概述
三位置氣動球閥，由三位置氣動執行器，配以優質O型球閥組合而成，新型齒輪條式氣動執行器由我公司綜合了國內外最新技術，通過CAD三維模型創新優化設計，外形美觀緊湊、新工藝，使產品的質量、性能更加可靠；產品全面符合最新國際標準技術規范，滿足現在和未來的需求。特別適用于各流體灌裝行業，與電磁流量計配套進行計量灌裝作業。
三位置氣動球閥有二種型號0°-45°-90°和0°-90°-180°，在氣口“2”進氣后活塞向兩端運動被兩端設計有輔助活塞產生機械限制來實現中間位置的。
可直接利用外面兩端調節螺栓很容易調節中間位置角度，如20°、30°、50°、75°和95°、120°、130°、150°、175°等。
工作原理

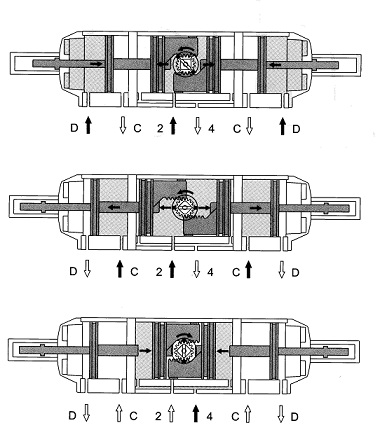

 1、系列0°-45°-90°工作原理 三位置氣動執行器的操作需要設計一套電磁閥控制回路系統來完成操作,其控制原理如下: 位置1（中間位置）
氣源壓力同時進入2口和D口，空氣從4口和C口排出，2口作為內部活塞移動，D口是通過輔助活塞推桿限制內部活塞定位在預定的中間位置。
位置2（全開位置）
氣源壓力同時進入2口和C口，空氣從4口和D口排出，2口的內部活塞繼續移動，C口為解除輔助活塞推桿限制定位，使內部活塞順利到達全開位置。
位置3（全關位置）
氣源壓力進入4口，空氣從2口排出，內部活塞向中間方向移動到達全關位置。
可提供0°-45°-90°彈簧回位型號規格，在斷氣斷電時（或氣源故障），通過彈簧迫使內部活塞回位到全關位置。
訂貨需知
因三位置氣動球閥屬特殊訂制球閥，請?jiān)谟嗀浨芭c我公司銷售人員詳細溝通，需提供工況參數供我方技術人員參考選型和制作電氣控制圖
1、動作方式，例如：一段開兩段關，即：第一步動作為0°-90°全開，第二步動作為90°-45°閥關一半，第三步動作為45°-0°閥全關。其中，帶中間位置調節功能的氣動執行器，可對第二步動作的角度進行自由調整。
2、電磁閥電壓、閥體材質、介質種類及溫度等。 |
